  · BENDER :  고주파벤더 300A / 600A
  제  목 : 고주파벤더 300A / 600A

SPECIFICATION

제품특성

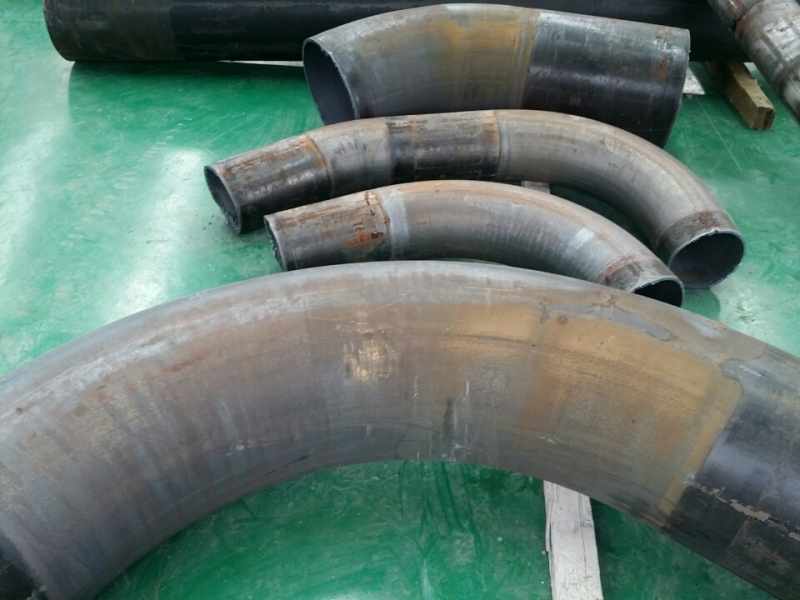

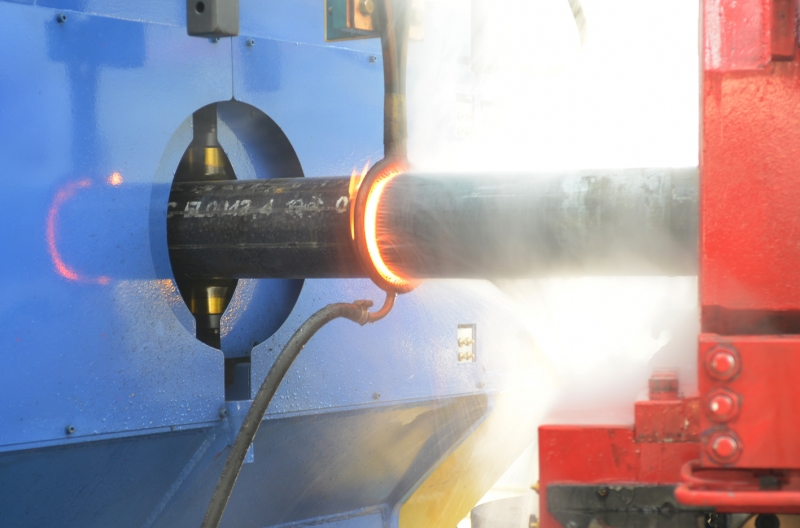

파이프에 유도가열장치를 이용하여 열을 가하여 원하는 R값으로 파이프를 회전체에 고정하고
제품을 밀면서 열구간이 지나면 물을 이용하여 열을 식혀 원하는 R값으로 벤딩을 하는 설비임.

장비특성

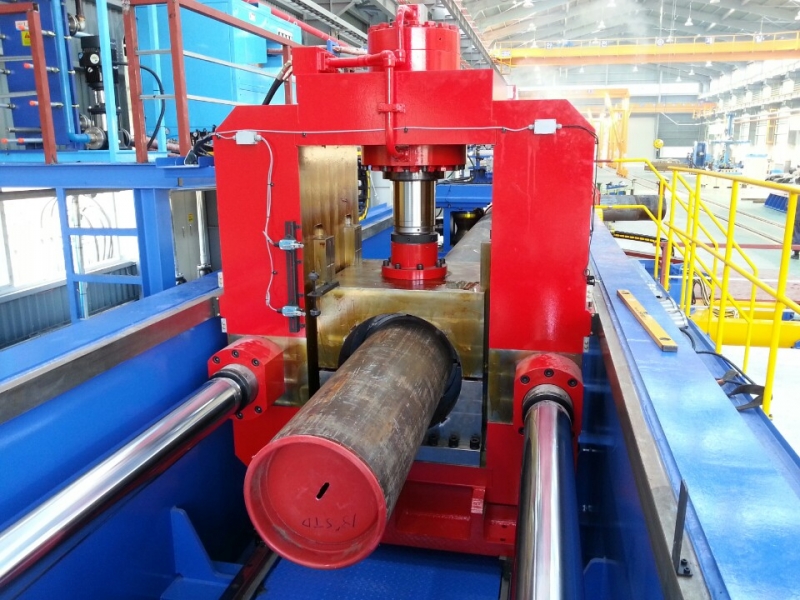

- 벤딩 시 발생하는 두께 감소와 타원을 방지하기 위하여 Back-up Cylinder를 장착하여
  두께 및 타원 감소율을 현저히 줄여주는 시스템을 적용하였음.

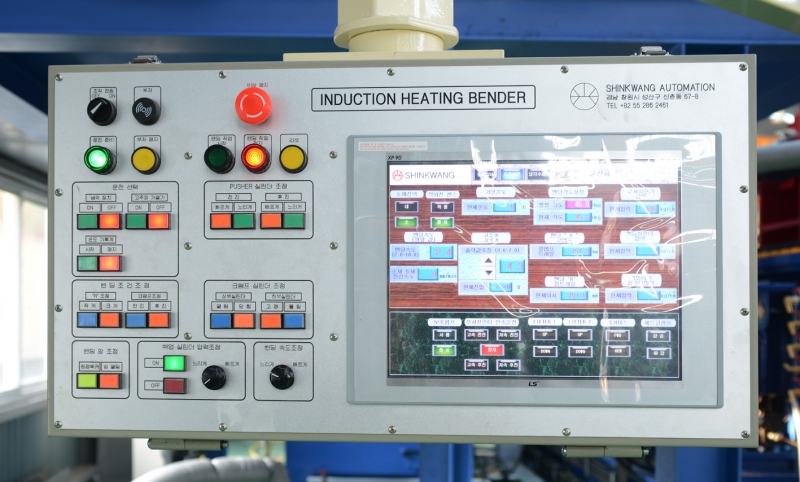

- 고주파장치의 온도, 벤딩속도, 유압, 벤딩각도 등을 디지털화하여 장비조작이 용이함.

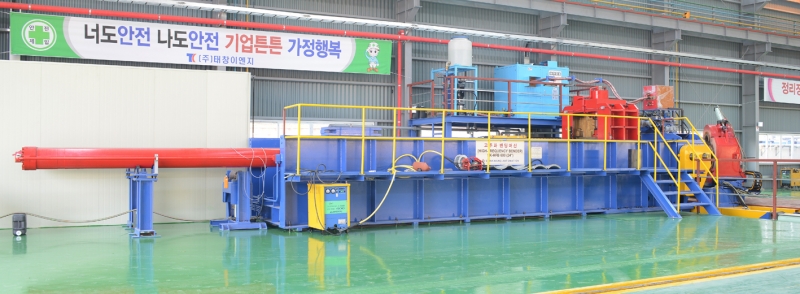

MODEL

SK-HFB 300

SK-HFB 600

Max. Pipe Dia.

4"~12"(100A~300A)

10"~24"(250A~600A)

Pipe Length

6,000mm (12,000mm : OPTION)

Bending

Rotate

90˚ / 180˚

Speed

12~120mm/min

12~60mm/min

Wall Thickness

3.2mm~40mm

8mm~70mm

Center

F.L +1,500mm

F.L +1,500mm

Radius

1.5DR ~ 5DR (5DR ~ 10DR : OPTION)

Cylinder Stroke

6,000mm (12,000mm : OPTION)

Feeding Speed

2,000mm/min

Guide Roller Control

Electric Control

Bending Arm Control

Electric Control

Cooling System

Cooling Pump

3.7Kw x 3

5.5Kw x 3

Cooling Tower

20RT x 2

40RT x 2

High Frequency
Equipment

Power Source

3Φ x 440V x 60Hz

Power Control

PHASE(3Φ) CONTROL TYPE

High-Freq.

200KW

400KW

Total Electric Power

300KVA

500KVA

Cooling Water (ℓ/Min)

400ℓ/Min

500ℓ/Min

Wall Thinning Rate

Deg.

Up to 90˚

3.0DR

Max.12.5%

5.0DR

Max.10%

Hydraulic Unit

Hydro Motor

22Kw x 4P x 380V

32Kw x 4P x 380V

15Kw x 4P x 380V

22Kw x 4P x 380V

Oil Tank

1,200L

2,000L

Measurement

LxHxW

12,400 x 3,130 x 5,050mm

15,950 x 3,730 x 7,730mm

Weight

45,000kg

70,000kg
